Was ist der Druckstabilitätsbereich der Frequenzumrichtersteuerung für einen zweistufigen Mikroöl-Doppelschneckenkompressor mit 120 PS?
Einfluss des hocheffizienten Frequenzumrichters auf die Druckstabilität

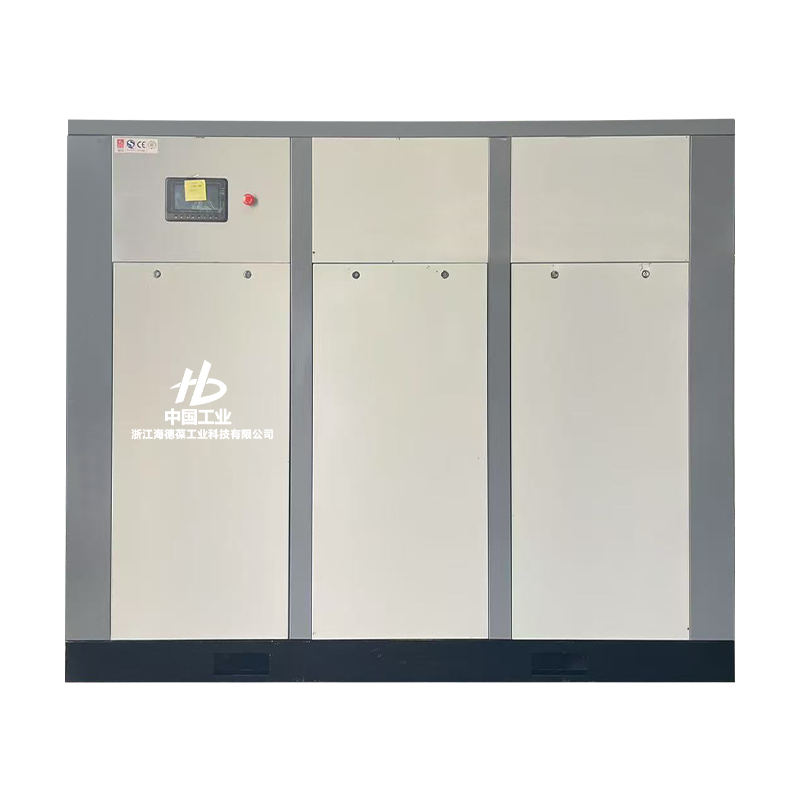

Die Druckstabilität des zweistufigen 120-PS-Mikroöl-Doppelschneckenkompressors hängt eng mit der Leistung seines hocheffizienten Frequenzumrichters zusammen, der speziell für die Bereitstellung eines großen Drehzahlregelbereichs und eines hohen Drehmoments bei niedrigen Drehzahlen entwickelt wurde. Der von Zhejiang Haidebao Industrial Technology Co., Ltd. hergestellte Kompressor verfügt über einen 90-kW-Permanentmagnet-Synchronmotor mit einem fortschrittlichen Vektorsteuerungswechselrichter, der dynamische Druckschwankungen bei wechselnden Lastbedingungen bewältigt. Durch die Anpassung der Motorgeschwindigkeit in Echtzeit basierend auf der Rückmeldung des Systemdrucks hält der Wechselrichter den Luftdruck in einem engen und kontrollierten Bereich. Diese Fähigkeit ist für Anwendungen, die eine konsistente Versorgungsstabilität erfordern, wie etwa die chemische Produktion, die pharmazeutische Verarbeitung und Präzisionsfertigungsumgebungen, von entscheidender Bedeutung.
Rolle der Stromvektorsteuerung bei der Aufrechterhaltung der Druckkonsistenz
Der Frequenzumrichter nutzt die aktuelle Vektorsteuerungstechnologie, die die Druckstabilität durch eine Verbesserung der Genauigkeit der Motordrehmomentabgabe verbessert. Durch diese Steuerungsmethode kann der Wechselrichter schnell auf Druckabweichungen reagieren und so sicherstellen, dass Bedarfsänderungen keine erheblichen Druckschwankungen im System hervorrufen. Wenn der Gasverbrauch plötzlich ansteigt, beschleunigt der Wechselrichter den Motor sofort, um den Druckausgleich wiederherzustellen. Umgekehrt wird bei sinkendem Verbrauch die Motordrehzahl kontrolliert reduziert, um einen zu hohen Systemdruck zu vermeiden. Diese dynamische Reaktion trägt dazu bei, ein stabiles Druckband aufrechtzuerhalten, das für zweistufige Kompressionssysteme von entscheidender Bedeutung ist, bei denen der Auslassdruck durch Temperatur-, Last- und Luftstromschwankungen beeinflusst werden kann.
Arbeitsdruckbereich und Stabilitätseigenschaften
Die 120 PS Mikroöl-Doppelschnecken-Zweistufenkompressor Bietet drei primäre Arbeitsdruckstufen – 8 bar, 10 bar und 13 bar – und liefert Luftleistungen von 20,2 m³/min, 16,0 m³/min bzw. 12,1 m³/min. Während diese die Nennleistungsniveaus darstellen, ermöglicht der Frequenzumrichter eine Feineinstellung des Drucks innerhalb dieser Bereiche, um den Echtzeit-Betriebsanforderungen gerecht zu werden. Der Wechselrichter hält den Druck innerhalb eines engen Abweichungsbereichs, typischerweise etwa ±0,1 bis ±0,2 bar unter stabilen Lastbedingungen. Diese strenge Steuerung wird durch präzise Motormodulation und kontinuierliche Überwachung des Förderdrucks erreicht. Der stabile Bereich unterstützt die Energieeffizienz und trägt dazu bei, die mechanische Belastung des Kompressors zu reduzieren und die Lebensdauer der Komponenten zu verlängern.
Auswirkung eines großen Eingangsspannungsbereichs auf die Druckstabilität
Die wide voltage input range of the frequency converter allows the compressor to maintain pressure stability even when power supply conditions fluctuate. Voltage variations can affect torque output and motor speed if not properly compensated. The inverter's wide input tolerance ensures that it can regulate speed effectively even under low or unstable voltage conditions, maintaining consistent pressure delivery. The added derating margin improves reliability, preventing performance drops during long-term operation. This feature is especially beneficial in industrial environments where voltage instability is common due to multiple large machines operating simultaneously. The inverter’s adaptability supports uninterrupted and stable pressure performance, reducing the overall risk of pressure-related operational issues.
Einfluss des Permanentmagnet-Synchronmotors auf die Druckregelung
Die permanent magnet synchronous motor contributes significantly to maintaining a steady pressure range, as it operates without excitation current, resulting in smooth torque output and stable rotational characteristics. This motor type offers high operational consistency, which directly enhances the precision of pressure regulation by minimizing torque ripple and rotational instability. The low starting current also reduces initial impact on the power grid, ensuring that pressure parameters remain controlled during startup and abrupt load shifts. Additionally, the motor’s reduced heat generation aids the frequency converter in maintaining a consistent speed-efficiency relationship, supporting narrow pressure fluctuation limits.
Druckstabilität bei Lastschwankungen
Lastschwankungen stellen eine der größten Herausforderungen für die Druckregelung in Druckluftsystemen dar. Der Frequenzumrichter im 120-PS-Kompressor passt die Motorgeschwindigkeit kontinuierlich an plötzliche Anstiege oder Rückgänge des Druckluftbedarfs an. Bei schnellen Lastanstiegen erhöht der Wechselrichter die Drehzahl umgehend, kontrolliert den Druckabfall und sorgt für eine gleichbleibende Versorgung. Bei Lastreduzierungen reduziert der Wechselrichter die Motorleistung, um einen unnötigen Druckaufbau zu vermeiden. Diese Echtzeitmodulation trägt dazu bei, einen vorhersehbaren Druckbereich aufrechtzuerhalten. Selbst unter hochdynamischen Bedingungen bleiben Druckabweichungen aufgrund der schnellen Reaktionszeit des Wechselrichters und des hohen Motordrehmoments bei niedrigen Drehzahlen kontrolliert.
| Betriebsparameter | 120 PS Mikroöl-Doppelschnecken-Zweistufenkompressor | Einfluss auf die Druckstabilität |
| Bewertete Druckstufen | 8 bar, 10 bar, 13 bar | Unterstützt mehrere stabile Arbeitsbänder |
| Druckabweichung | ±0,1–0,2 bar (typisch) | Ermöglicht einen konsistenten Betrieb bei Laständerungen |
| Frequenzumrichtertyp | Hochleistungs-Vektorregelungs-Wechselrichter | Verbessert die dynamische Reaktion und Genauigkeit |
| Spannungseingangsbereich | Große Toleranz mit Leistungsminderungsspielraum | Schützt die Druckstabilität bei Spannungsschwankungen |
| Motoreigenschaften | Permanentmagnet-Synchronmotor | Gewährleistet eine gleichmäßige Drehmomentabgabe für stabilen Druck |
Langfristige Druckstabilität im Dauereinsatz
Im langfristigen industriellen Betrieb wird die Druckstabilität für die Aufrechterhaltung der Gerätezuverlässigkeit und die Unterstützung eines kontinuierlichen Arbeitsablaufs immer wichtiger. Der zweistufige Mikroöl-Doppelschneckenkompressor mit 120 PS sorgt durch sein integriertes Steuersystem und die fortschrittliche Wechselrichterregelung für eine langfristige Druckkonstanz. Der Wirkungsgrad und der Leistungsfaktor des Permanentmagnet-Synchronmotors bleiben über einen längeren Betrieb nahezu konstant und stellen so sicher, dass die Druckregelung vorhersehbar bleibt. Das Wärmemanagementsystem des Wechselrichters verringert das Risiko einer Leistungsverschlechterung im Laufe der Zeit und trägt so dazu bei, eine allmähliche Ausweitung des Druckschwankungsbereichs zu verhindern. Diese langfristige Konstanz unterstützt industrielle Anwendungen, bei denen eine unterbrechungsfreie Produktion und eine gleichmäßige Druckluftqualität unerlässlich sind.
Druckregulierungsleistung unter extremen Bedingungen
Die compressor’s inverter control system is built to maintain pressure stability even under demanding conditions such as high ambient temperatures or intensive usage cycles. The system’s derating margin ensures that the inverter can operate safely without compromising pressure accuracy, even when ambient temperatures rise. Additionally, the motor’s low temperature rise protection helps maintain thermal equilibrium, reducing the likelihood of pressure drift caused by overheating. In applications involving rapid cycling or highly variable air demand, the inverter’s quick response capabilities help sustain pressure stability, preventing issues such as equipment malfunction or production inconsistency due to pressure deviation.
Vom Wechselrichter unterstützter Gesamtdruckstabilitätsbereich
Der Frequenzumrichter des zweistufigen Mikroöl-Doppelschneckenkompressors mit 120 PS sorgt aufgrund seiner umfassenden Drehzahlanpassungsmöglichkeiten, der hohen Drehmomentverfügbarkeit und der Echtzeit-Vektorsteuerung für eine Druckstabilität während des gesamten Betriebs in einem engen, effizienten und vorhersehbaren Bereich. Unabhängig davon, ob das System mit 8 bar, 10 bar oder 13 bar arbeitet, sorgt der Wechselrichter dafür, dass der Kompressor eine konstante Leistung mit minimalen Abweichungen aufrechterhält. In praktischen industriellen Umgebungen können Benutzer auch bei schwankenden Lastanforderungen, Spannungsinstabilität oder langen Betriebszyklen eine konstante Druckversorgung erwarten. Diese vorhersehbare Druckstabilität spiegelt den technischen Ansatz von Zhejiang Haidebao Industrial Technology Co., Ltd. wider, der eine zuverlässige, effiziente und stabile Luftversorgung für verschiedene industrielle Anwendungen unterstützt.
